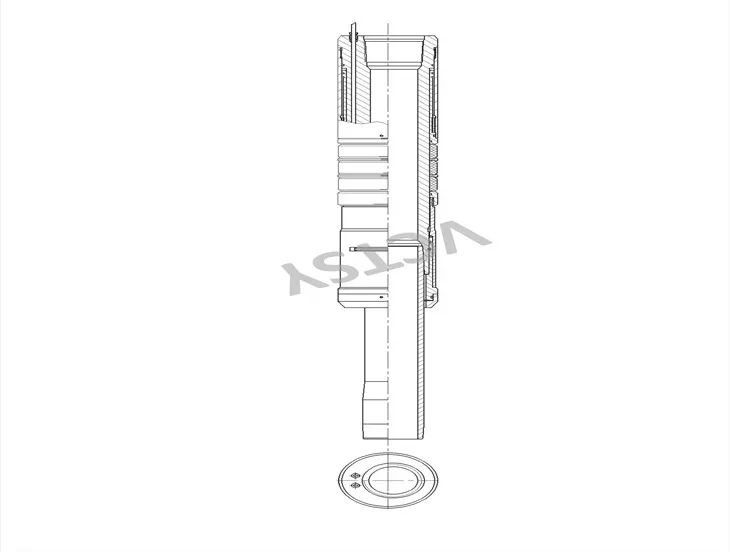

SGPT-seeria intelligentne lõpetamisliini ristumisisolatsioonipakendaja
● Kaubamärgi nimi: VCTSY
● Sertifitseerimine: API 11D1
● Mudelinumber: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● Minimaalne tellimuse kogus: 10 komplekti
● Hind: RMB/USD
● Pakendi üksikasjad: vineerist ümbris
● Tarneaeg: vastavalt soovile
● Maksetingimused: T/T
● Tarnevõimalus: vastavalt soovile
See pakkija suudab kaableid ületada. Kui pakkija edastatakse ja jookseb torudesse, seab torustiku survestamine pakkija, tihendades seega torud ja korpuse rõnga. Toru sirge tõmbamine muudab nihkevabastusmehhanismi vabastamiseks lõikamiseks.
Tehnilised parameetrid
1.
|
Joonis nr. |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
Ühenduslõng |
Ülemine |
2 7/8" Keerme tüüp BOX |
3 1/2" Keerme tüüp BOX |
2 7/8" Keerme tüüp BOX |
3 1/2" Keerme tüüp BOX |
|
Madalam |
2 7/8" Lõime tüübi PIN-kood |
3 1/2" Lõime tüübi PIN-kood |
2 7/8" Lõime tüübi PIN-kood |
3 1/2" Lõime tüübi PIN-kood |
|
|
ID |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
|
|
Ületamise auk |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Piiri mõõde |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
Kohaldatav korpus |
7 tolli (23-29 naela/jalga) |
7 tolli (23-29 naela/jalga) |
9 5/8 tolli (40-47 naela/jalga) |
9 5/8 tolli (40-47 naela/jalga) |
|
|
Libisemisvorm |
/ |
/ |
/ |
/ |
|
|
Elastomeeri |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Materjal |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Ohutu tõmbekoormus |
645 KN |
921 KN |
645 KN |
921 KN |
|
|
Töötemperatuur |
150 kraadi, 203 kraadi |
150 kraadi, 203 kraadi |
150 kraadi, 203 kraadi |
150 kraadi, 203 kraadi |
|
|
Töörõhk |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Istumisrõhk |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Vabastage rõhk |
37000 naela |
37000 naela |
40000 naela |
40000 naela |
|
|
Tootmisstandard |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
Joonis nr. |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
Ühenduslõng |
Ülemine |
4 1/2" Spetsiaalse keerme tüüpi BOX |
5" erikeerme tüüpi BOX |
5 1/2" Spetsiaalse keerme tüüpi BOX |
7" spetsiaalne niiditüüp KAST |
|
Madalam |
4 1/2" Spetsiaalse lõime tüüpi PIN-kood |
5" spetsiaalne niiditüüp PIN-kood |
5 1/2" Spetsiaalse lõime tüüpi PIN-kood |
7" spetsiaalne niiditüüp PIN-kood |
|
|
ID |
3,465" (Φ88 mm) |
3,465" (Φ88 mm) |
4,882" (Φ124 mm) |
4,882" (Φ124 mm) |
|
|
Ületamise auk |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Piiri mõõde |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
Kohaldatav korpus |
7 tolli (23-29 naela/jalga) |
7 tolli (23-29 naela/jalga) |
9 5/8 tolli (40-47 naela/jalga) |
9 5/8 tolli (40-47 naela/jalga) |
|
|
Libisemisvorm |
/ |
/ |
/ |
/ |
|
|
Elastomeeri |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Materjal |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Ohutu tõmbekoormus |
943 KN |
943 KN |
1504 KN |
1504 KN |
|
|
Töötemperatuur |
150 kraadi, 203 kraadi |
150 kraadi, 203 kraadi |
150 kraadi, 203 kraadi |
150 kraadi, 203 kraadi |
|
|
Töörõhk |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Istumisrõhk |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Vabastage rõhk |
37000 naela |
37000 naela |
40000 naela |
40000 naela |
|
|
Tootmisstandard |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
